Pomiar prądu elektrycznego jest jedną z podstawowych czynności w elektronice i elektrotechnice. Aby wyniki były rzetelne, trzeba nie tylko znać teorię działania przyrządu, ale także umieć go właściwie wpiąć w badany układ. Amperomierz to urządzenie o dużej czułości, dlatego niewłaściwe podłączenie może prowadzić do błędnych wskazań, a nawet uszkodzenia miernika lub elementów obwodu. Warto więc poznać zasady, które gwarantują bezpieczeństwo i dokładność pomiarów.
Amperomierz i jego rola w pomiarach
Amperomierz służy do pomiaru natężenia prądu przepływającego przez dany fragment obwodu. Aby to było możliwe, przyrząd musi znaleźć się w szeregowym połączeniu z elementem, którego prąd chcemy zmierzyć. W praktyce oznacza to, że cały przepływ elektronów przechodzi przez miernik. Dlatego jego konstrukcja zakłada jak najmniejszą rezystancję wewnętrzną – dzięki temu wpływ przyrządu na badany układ jest minimalny.

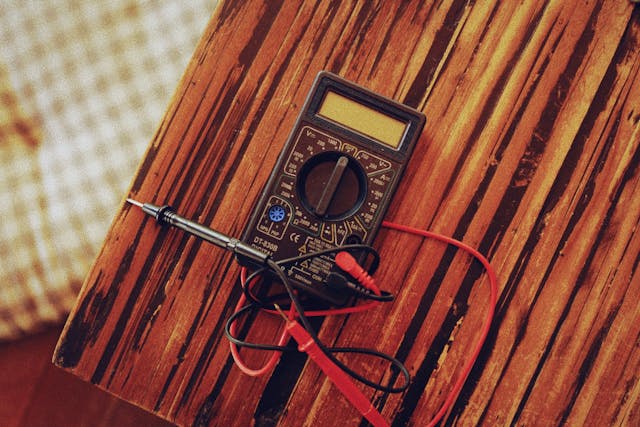

Rozróżnia się różne typy amperomierzy. Klasyczne mierniki wskazówkowe są stopniowo wypierane przez cyfrowe multimetry, jednak zasada podłączenia pozostaje taka sama. W obwodach prądu stałego zwraca się uwagę na biegunowość, natomiast w prądzie zmiennym kwestia ta ma mniejsze znaczenie.
Gdzie i jak podłączyć amperomierz do obwodu?
Podstawową zasadą jest włączenie amperomierza w szereg z elementem, przez który chcemy zmierzyć przepływ prądu. Jeśli badamy natężenie w gałęzi z rezystorem, rozłączamy przewód w tym miejscu i wpinamy przyrząd tak, aby cały prąd przepływał przez jego zaciski. Ważne, aby nie łączyć amperomierza równolegle do źródła napięcia lub innego elementu, ponieważ może to wywołać zwarcie.
W obwodach prądu stałego należy pamiętać o właściwym ustawieniu przewodów: czerwony do punktu o wyższym potencjale, czarny do niższego. Niewłaściwa biegunowość zwykle nie uszkodzi miernika cyfrowego, ale spowoduje pojawienie się wartości ujemnej. W starszych konstrukcjach wskazówkowych odwrotne podłączenie mogło prowadzić do wychylenia igły w niewłaściwą stronę i trwałego uszkodzenia.
Najczęstsze błędy przy podłączaniu amperomierza
Początkujący często popełniają podobne błędy. Najgroźniejszym jest próba podłączenia amperomierza równolegle do źródła zasilania. Ponieważ opór wewnętrzny miernika jest bardzo mały, powstaje prawie zwarcie, co kończy się przepaleniem bezpiecznika lub uszkodzeniem układu.
Kolejną pomyłką bywa ustawienie miernika w niewłaściwym trybie. Multimetry oferują różne zakresy pomiarowe – od miliamperów po dziesiątki amperów. Zbyt niski zakres skutkuje przepaleniem bezpiecznika w przyrządzie. Z kolei zbyt wysoki powoduje mniejszą dokładność, choć nie zagraża bezpieczeństwu.
Niektórzy użytkownicy zapominają też, że amperomierz nie jest uniwersalnym wskaźnikiem – nie zastępuje woltomierza ani omomierza. Jego zadaniem nie jest badanie napięcia ani rezystancji, dlatego niewłaściwe zastosowanie może prowadzić do błędów interpretacyjnych.
Zasady bezpieczeństwa podczas pomiarów
Bezpieczeństwo to nie tylko ochrona przyrządu, ale także użytkownika. Podczas wykonywania pomiarów należy zawsze rozłączyć obwód przed wpięciem miernika. Nie wolno podłączać ani odłączać amperomierza w czasie, gdy płynie prąd o dużym natężeniu.
W przypadku obwodów wysokoprądowych stosuje się specjalne cęgi prądowe, które pozwalają mierzyć natężenie bez rozłączania przewodów. To rozwiązanie jest wygodne i eliminuje ryzyko błędów wynikających z niewłaściwego wpięcia urządzenia.
Należy też pamiętać o doborze odpowiedniego zakresu pomiarowego. Najlepiej zacząć od najwyższego, a następnie stopniowo zmniejszać, aż wskazania staną się precyzyjne. W ten sposób unikniemy przeciążenia miernika.
Dlaczego poprawne podłączenie amperomierza jest tak ważne?
Poprawne wpięcie przyrządu decyduje o jakości danych, które później analizujemy. Jeśli natężenie prądu zostanie błędnie odczytane, możemy wyciągnąć fałszywe wnioski na temat działania całego układu. W efekcie projekt może działać niewłaściwie, a czasami ulec awarii.
Dobrze przeprowadzony pomiar pozwala też uniknąć strat finansowych. Zniszczony amperomierz czy uszkodzony element elektroniczny to dodatkowe koszty i opóźnienia w pracy. Dlatego wiedza o prawidłowym podłączeniu przyrządu jest nie tylko praktyczna, ale i opłacalna.
Podsumowanie
Podłączanie amperomierza do obwodu to czynność, która wymaga uwagi i znajomości podstawowych zasad. Urządzenie zawsze włączamy w szereg z mierzonym elementem, pamiętając o biegunowości w przypadku prądu stałego. Unikamy łączenia równoległego, dbamy o właściwy zakres pomiarowy i zachowujemy ostrożność. Tylko wtedy odczyty będą wiarygodne, a sprzęt i użytkownik pozostaną bezpieczni.
